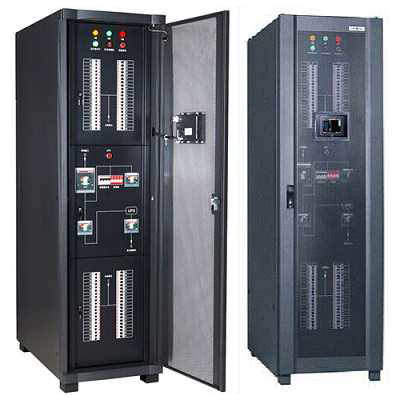

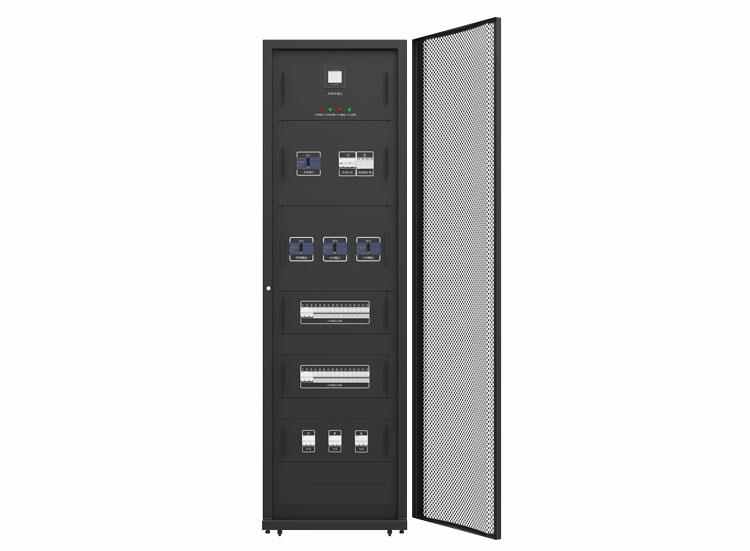

UPS電源輸入ATS配電柜|雙電源自動切換柜是一款通用的雙路電源自動投入切除裝置，該產品能同時輸入2路獨立的AC380V,500KW供電支路、即主供電、備供電，當主供電回路停止后，備用電源支路在20s內自動投入，為負載供電，當主供電恢復供電后，雙電源控制器自動切換到主電源供電，備用電源停止供電，雙電源控制器帶有CPU和HMI操作界面，具有線路方案流程圖、狀態指示、故障指示、強制切換按鈕。該產品采用安全電路設計，操作可靠安全。雙電源開關采用先進的控制模塊，完善的邏輯作為轉換柜設計的基礎，能夠和具有自動功能和各中品牌不同型號發電機組，通過單牌機模塊啟動，停止發電機組完成一個完善的市電和發電全自動轉換系統，也適合其它不用兩電源之間的相互切換，廣泛用于工礦、企業、郵電等重要用電部門。整個柜體設計為滿足客戶四邊全方位的連結要求，當安裝或檢查需要時，對使用者的安裝、調試、維修都十分方便。
選擇配置：塑高美開關 ABB開關 施耐德開關（可根據用戶指定品牌定做）
一、產品功能
模式選擇：手動機組供電/自動/手動市電供電
機組起動延時（可設定）
機組帶載延時（可設定）
市電回歸檢測延時（可 設定）
機組冷卻停機延時（可設定）
市電工作電壓過低（可調）
市電缺相
狀態指示燈
市電正常（MAINS  AVAILABLE）
市電供電（MAINS  ON  LOAD）
發電機正常（GENERATOR  AVAILABLE）
發電機供電（GENGRATOR  ON  LOAD）
功能說明：
當市電供電時，狀態指示燈“市電正常”和“市電供電”指示。
當市電任何一相電壓下降低于設定值時，該模塊將送出信號啟動發電機組。
發電機組起動并建立正常電壓時，機組送出發電運行信號，模塊收到發電運行信號后，“發電機正?！敝甘緹袅?，同時模塊待命等待機組帶載信號，當模塊收到發電運行信號（1-30秒）后延遲0.8秒（固定）轉換代管工作，自動將負載從市電供電轉換到發電機供電，此時“市電供電”指示燈滅，“發電供電”指示燈亮。
當市電回升到正常值后，“市電正?！敝甘緹袅?，模塊延時自動將負載從發電轉換到市電供電，同時“市電供電”指示燈亮，“發電供電”指示燈滅。
市電供電后模塊斷開啟動信號，發電機組持續空載運行一段時間（0-10秒）以保證先冷卻后停機，在機組冷卻設定時間到時，機組停機模塊“發電正?！敝甘緹魷纾l電機組進入備用狀態。
二、產品特點
1)  體積小巧，外型美觀，安裝簡單，操作方便。
2)  絕緣開關體用特殊阻燃去脂纖維作成使用安全可靠。
3)  產品特點：結構簡單，美觀大方。操作簡易、標示清楚一目了然，既使是從來未接觸過ATS柜的電工也能在最短的時間里教會操作ATS柜。
4)  機器故障保護等功能，嚴格按GB/T2820標準執行。
5)  容量范圍為32A-6000A。
6)  材料清單：噴塑柜體、進口或國產品牌空氣開關、同步器和負荷分配器、PLG （備選）、優質電器組件（儀表指示燈按鈕開關等等）銅排、輔材等等。
三、產品優勢
1) 電機驅動，可負載轉換切換，以及安全隔離
2) 可靠的機械，電氣連鎖，確保只有一個位置接通，外部明顯的位置指示（ ︳、O、︳）
3) 裝有活動可拆的手動操作機械，需要時可手動控制轉換開關的動作
4) 電動和手動均有鎖定裝置，每個位置（ ︳、O、︳）均可掛鎖，防止錯誤操作。
