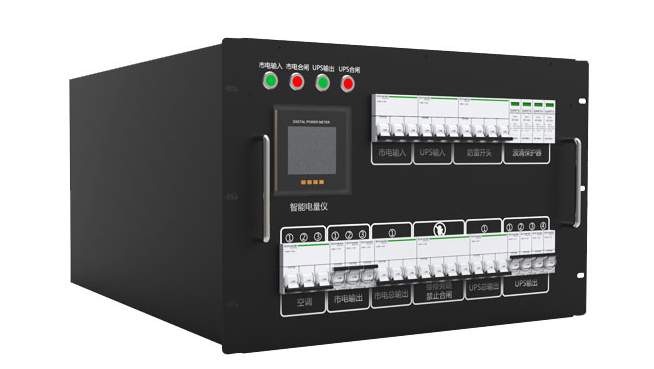

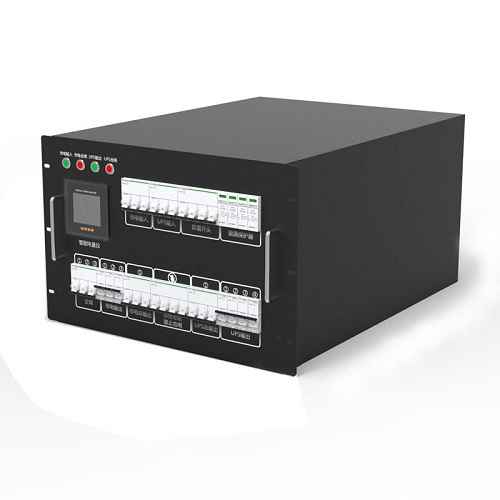

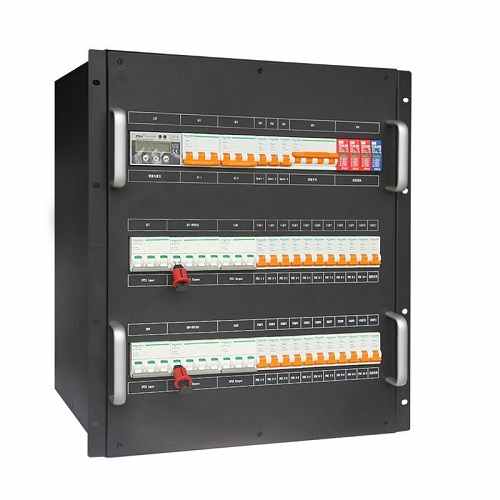

機架式配電柜|機架式配電單元是寶路智能推出的面向服務器機柜行間配電管理的機架式智能配電系統，包括一個基礎的框架單元和帶電熱插拔的配置單元模塊組成。可安裝于服務器機架中，用于1~2列機柜的配電管理；也可多個i-SPM安裝于一個機架內，用于多列機架或一個機房的配電管理
結構：機架式配電模塊
尺寸：4U-24U（標準網絡機柜），可定制尺寸。
容量：10K—120K
輸出：?jiǎn)蝹€(gè)4U模塊可接21路分路（可選熱插拔空開）
顯示：7寸LCD觸摸屏
提供輸入電能品質偵測及輸出分路電流管理功能
應用場景
中小型企業、大型企業分支機構、銀行網點等小型化數據中心配電系統
網絡、通信系統、自動控制系統的配電系統
特性與價值
> 模塊化，可在線升級擴容
> 開關模塊支持熱插拔，更換或增加模塊不影響其他開關模塊正常供電
> 支持19英寸標準機柜安裝，高度4U
> 單臺MiniSPM高度僅4U，大功率達90KW，功率密度高
> 標配大屏幕液晶LCD顯示屏，信息量豐富直觀，人機界面友好，便于使用和維護
> 強大的智能監控空能，可監控每一路開關的電流、諧波、功率因數、耗電量等電氣參數
> 可以監控每一路開關的工作狀態，讓客戶在管理機房時真正做到高枕無憂
> 多元化的報警功能，支持聲光、手機短信、郵件告警功能
1、 完善、靈活的配電系統
寶路機架式配電柜采用模塊化設計理念，產品支持標準19’機架式安裝，可以方便的安裝在服務器機柜中，進行機架級配電管理，或者安裝在列頭機架中，進行整列的配電管理。
2、 大屏幕7寸LCD液晶屏顯示，支持英文界面
機架式配電柜采用了大屏幕的LCD液晶屏顯示，信息量豐富，一目了然，便于操作，巡視，維護，美觀大方。
3、 先進的DSP控制技術
采用DSP數字控制，保證系統控制更加快速、精確、穩定，全面提升可靠性。運算速度快于傳統單片機10-20倍，事件處理及時、準確集成度提高，簡化了電路。抗干擾能力增強，避免了模擬控制器固有的硬件參數漂移等缺陷，保證了產品的一致性。
4、 優異的易維護特性
機架式配電單元開關模塊采用航空專用連接器，支持插拔，分路開關故障時，可快速進行更換處理，只需將故障開關所在模塊拔出，無需斷開總輸入開關，不會影響其他模塊的正常供電，將影響范圍控制在小。
5、 安全管理功能
全面的電源管理功能，將配電系統完全納入機房監控系統：檢測內容豐富，監控所有回路（包括每一個輸出支路）斷路器電流、開關狀態、諧波、運行負載率等，是用戶對機房配電系統運行狀況一目了然，也便于用戶及早發現安全隱患，有效規避風險。
三相輸入配電設計，與 PDU 配合應用實現機柜內部三相負載平衡管理 ；
輸出端即插即用式連接實現快速安裝，支持熱插拔，便于擴展和維護 ；
標準 19”機柜安裝，部署靈活方便 ；
總輸入電壓、電流、頻率、功率、電量監測 ；
電源輸入輸出分配、控制與過載保護 ；
輸出各路電流及開關狀態檢測 ；
預設置各路負載容量報警，過載報警，超壓報警 ；
具有聲光報警和遠程監控接口 ；
防浪涌、防雷擊 (可選)；過流保護 ；
本地液晶顯示與面板式操作，方便實時查詢與監測；
帶有智能監控功能，兼容各種機房監控系統 ；
工廠預配置、檢測，性能卓越，操作安全、方便；
